"Экстра 1Р" одноместная парта с углом наклона столешницы



Техническое описание

     Габаритный размер 700х500 мм – одноместная парта.
     Высота парты регулируется и соответствует ростовой группе 2-4 (520-580-640мм), 3-5 (580-640-700), 4-6 (640-700-760), 5-7 (700-760-820 мм).
     Нижняя часть каркаса сделана из тонкостенной электросварной трубы диаметром 32 мм, толщиной стенки 1,5мм. Верхняя часть регулировочного механизма, сделана из тонкостенной электросварной трубы диаметром 32 мм, толщиной стенки 1,5мм.          Опорная часть ноги имеет дугообразную форму с внутренним радиусом гиба 365мм, к которой примыкает вертикальная опора диаметром 28мм, на которую поверх одета тонкостенная холоднокатаная электросварная труба диаметром 32мм, в ней сделаны четыре отверстия для регулировки высоты парты.  На опоре диаметром 28мм сделаны два резьбовых отверстия, которые используются для регулировки высоты парты. Жесткость каркаса обеспечивается перемычкой из тонкостенной электросварной трубы диаметром 28мм, толщиной стенки 1,5мм, перемычка закреплена сваркой между опорных ног.Регулировка высоты обеспечивается телескопическим движением труб. Регулировочный механизм на каждой опорной ноге фиксируется двумя болтами М8 (DIN 912), расположенных на расстоянии 60 мм, отверстия для регулировочных болтов не сквозные, гайки не используются.

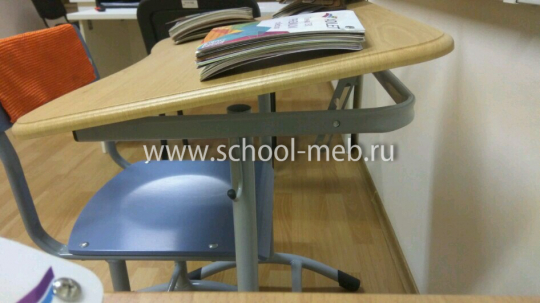

       Верхняя часть каркаса изготовлена из электросварной плоскоовальной трубы 30х15мм толщиной 1,5мм, труба с торцов снабжена заглушками. Труба согнута в «П»-образную раму и имеет два сгиба 90 градусов, внешний радиус гиба 76мм, перемычка из электросварной плоскоовальной трубы 30х15мм толщиной 1,5мм замыкает контур. Для крепления столешницы на верхней обвязке каркаса парты используются две карточные петли, петли закреплены на обвязке сваркой.

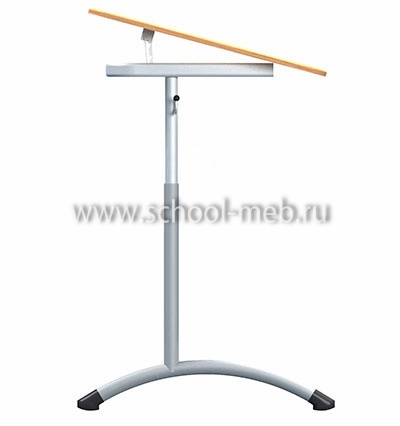

       Механизм регулировки наклона столешницы состоит из металлической пластины толщиной 3мм с тремя профильными вырезами упоров, мебельного уголка и стальной заклепки. Механизм регулировки угла наклона позволяет регулировать наклон столешницы в диапазоне от 0°-15° с шагом в 5°, Подъемный механизм крепится к столешнице мебельным болтом и гайкой и с другой стороны, крепится к раме каркаса фиксатором через тяговую гайку-заклепку.
      Опорные ноги оборудованы наружными пластиковыми опорами. Опора пластиковая, изготавливается из полиэтилена, цвет черный. Опора предназначена для посадки на трубу внешним диаметром 32мм, внешние стенки опоры не тоньше 2мм. Назначение опоры: закрыть острый край трубы, за счет радиусной подошвы обеспечить сохранность напольного покрытия в диапазоне углов от 16 до 67 градусов наклона опорной ноги, а также придать законченный и эстетический вид изделию, в составе которого используется. Габариты 73х37х44,8мм. Опора одевается на трубу, на глубину не менее 32мм, для фиксации трубы внутри заглушки сделаны упоры. В передней части опора скруглена и переходит в подошву опоры, которая имеет размеры 57х36мм и выгнутую форму по радиусу R55. В нижней части опоры, по бокам сделаны вырезы треугольной формы для облегчения и придания изящности форме.
     Столешница сделана из МДФ толщиной 16 мм и покрытой ПВХ пленкой, методом горячего формования, цвет светлый бук, все углы скруглены, столешница снабжена дугообразными вырезами со стороны посадки ученика и желобом под карандаши. Размеры столешницы 700х500 для одноместной парты и 1200х500 для двухместной парты.
     Столешница крепится к петлям шестью саморезами с пресс шайбой 4,2х16мм (DIN 968), и в передней части парты столешница крепится мебельными болтами к подъемным механизмам.
     Металлический каркас окрашен эпоксидно-полиэфирной порошковой краской металлик.
     Цвет каркасапо согласованию с заказчиком. Стандартная цветовая гамма: бук, серый, белый, клен шелковистый (только на МДФ и Фанера). Остальная цветовая гамма рассчитывается индивидуально. Каркас может быть с фиксированной ростовой группой или регулируемой.
